화학공장 신설 및 증설 프로젝트에서 공정안전관리(PSM) 업무를 수행하다 보면, 도면 하나가 전체 프로젝트의 승패를 좌우하기도 합니다. 그중에서도 공정배관계장도(P&ID, Piping & Instrument Diagram)는 플랜트의 '바이블'이자 안전의 시작점입니다.
오늘은 KOSHA GUIDE D-29-2012 (공정배관계장도 작성에 관한 기술지침)를 중심으로, 단순한 도면 작성을 넘어 실제 PSM 심사와 KGS 현장 검사에서 지적받지 않는 실무 최적화 팁을 정리해 드리겠습니다.

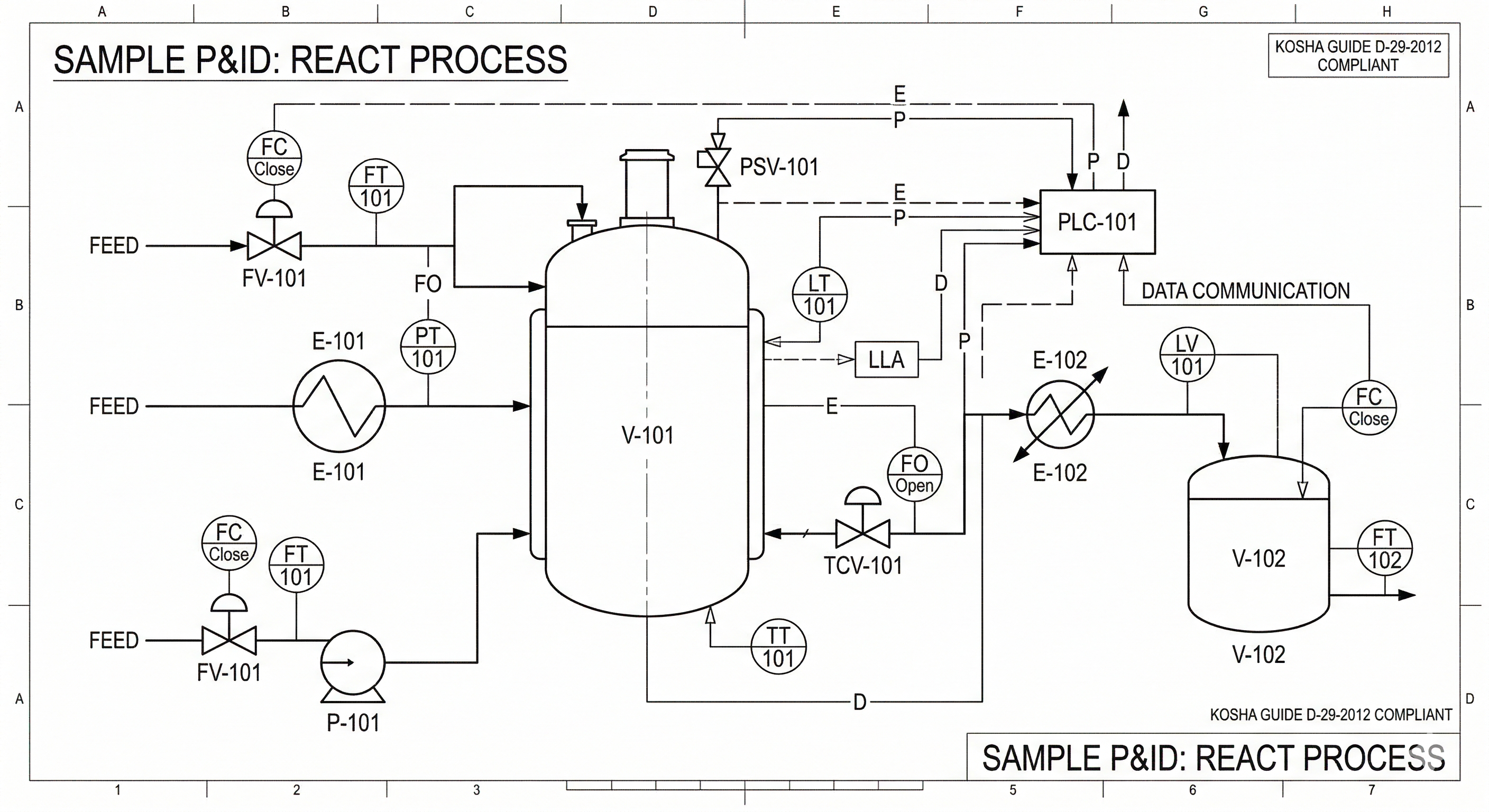

1. KOSHA GUIDE가 요구하는 P&ID의 핵심 필수 요소
고용노동부 고시 및 KOSHA GUIDE에 따르면 P&ID에는 시운전, 정상운전, 비상운전에 필요한 모든 기술적 정보가 빠짐없이 담겨야 합니다.
- 동력기계 및 장치: 고유번호, 명칭, 주요 명세(Short spec) 및 예비 기기(Stand-by) 표시
- 배관 (Piping): 공칭직경, 라인번호, 재질, 플랜지 규격, 유체의 흐름 방향(→)
- 계기 및 밸브: 제어 밸브의 Fail 상태(작동 중지 시 상태), 설치되는 모든 차단 밸브 및 부속품
- 안전설비: 안전밸브(PSV)의 크기 및 설정압력
- 보온 및 열유지: 배관 및 기기의 보온, 보냉, 트레이싱 여부
2. 현장 엔지니어를 위한 P&ID 100% 활용 실무 팁
① 제어 밸브의 Fail Position (안전 작동 상태) 명확화 공기압이나 전원이 차단되었을 때 밸브가 어떻게 동작할 것인가를 결정하는 Fail Open(FO), Fail Close(FC), Fail Last(FL) 표기는 공정 안전의 핵심입니다. 특히 HF(불화수소)나 고반응성 특수 화학 물질을 다루는 공정에서는, 비상시 원료 투입이 즉각 차단(FC)되어야 할 배관과 압력 방출을 위해 열려야 할(FO) 벤트 배관의 설계가 도면에 명확히 표기되어야 합니다. 이 부분이 누락되거나 로직이 엉성하면 심사 시 가장 먼저 집중 타격을 받습니다.
② 보온/보냉 및 트레이싱(Tracing)의 목적별 코드 분리 단순히 '보온재 적용'으로 뭉뚱그려서는 안 됩니다. 인체 보호용(Personnel Protection)인지, 열 유지용(Heat Conservation)인지 약어를 명확히 부여하십시오. 또한, 겨울철 동결이나 관폐색을 막기 위한 Steam Tracing(ST)이나 Electrical Tracing(ET) 누락은 시운전 시 치명적인 공정 지연으로 이어지므로 P&ID 상에서 라인 타입 기호로 명확히 구분해야 합니다.
③ MOC(변경요소관리)와 As-Built 도면의 현장 일치화 KOSHA GUIDE에서도 '도면 원본을 관리하는 부서는 최소 1년에 1회 이상 현장과 일치 여부를 확인'하도록 권고하고 있습니다. 펌프 흡입부의 Strainer 하나, 시운전용으로 임시 추가된 작은 Drain 밸브 하나라도 변경이 발생하면 즉시 MOC 절차를 태우고 도면(As-Built)에 반영하는 습관을 들여야 합니다. 도면과 현장의 불일치는 중대산업사고로 직결되는 가장 위험한 요소입니다.
④ 범례도(Legend)의 완벽한 세팅 프로젝트 초기에 확정된 Legend 도면은 모든 설계 참여자가 공유해야 합니다. 계기류 부호, 밸브 기호, 신호 라인(전기, 공기압 등)의 형태가 도면마다 다르면 시공사가 오독하게 됩니다. 도면의 첫 장에 들어가는 Legend를 가장 꼼꼼하게 검토하십시오.
💡 [전문가 인사이트] PSM 심사 무사통과를 위한 '3면 일치화'의 법칙
본 주제인 P&ID 작성 가이드 외에, 실무 책임자로서 반드시 명심해야 할 핵심 원칙이 있습니다. P&ID 한 장이 아무리 아름답게 그려졌더라도 'PFD(공정순서도) → P&ID(공정배관계장도) → 기기 및 배관 목록표' 간의 데이터가 어긋나면 그 설계는 휴지조각이 됩니다.
실제 심사에서 가장 빈번하게 반려되는 사유는 다음과 같습니다.
- P&ID에 표기된 배관의 설계 압력/온도 등급이 배관 명세서(Line List)의 스펙과 불일치하는 경우.
- 공정 조건이 변경되어 스크러버(Scrubber) 흡수액 처리 용량이나 N2 캐리어 가스 유량이 바뀌었는데, P&ID 상의 Short spec과 장치 명세서 내용이 엇갈리는 경우.
- PSV 설정 압력이 보호하고자 하는 기기의 설계 압력을 초과하도록 표기된 경우.
도면을 제출하기 전, 이 3가지 핵심 문서의 변수들이 완벽한 정합성을 가지는지 교차 검증하는 과정에 가장 많은 시간을 투자하시기 바랍니다.
P&ID는 단순히 선과 기호로 이루어진 스케치가 아니라, 플랜트의 혈관을 설계하고 작업자의 생명을 보증하는 약속입니다. KOSHA GUIDE의 원칙을 단단하게 지키면서도 현장의 공정 특성을 디테일하게 담아내는 것이 진짜 전문가의 역량입니다.
혹시 작성 중인 공정의 특정 설비나 PSM 제출 서류와 관련하여 추가적인 기술 검토가 필요하시다면 언제든 말씀해 주세요.
